A4411K是Allegro公司的一款多输出稳压器产品，A4411K是具有同步降压、3LDO、脉宽窗口看门狗、NPOR&POK5V功能的A4411变频降压或升/降压前置稳压器，本站介绍了A4411K的封装应用图解、特点和优点、功能等，并给出了与A4411K相关的Allegro元器件型号供参考。
A4411K - 具有同步降压、3LDO、脉宽窗口看门狗、NPOR&POK5V功能的A4411变频降压或升/降压前置稳压器 - 多输出稳压器 - 稳压器和照明 - Allegro MicroSystems, LLC
A4411 是一种电源管理 IC，它能被设置成降压或升降压前置稳压器，以将汽车蓄电池的电压高效地转换为精确稳压的中间电压，并提供控制、诊断和保护功能。前置稳压器的输出能提供用于本地传感器 (V5SNR) 的 5?V/150 mAMAX LDO、用于通信 (V5CAN) 的 5?V / 200?mAMAX LDO、用于遥感器 (V5P) 的 5?V / 120?mAMAX 跟踪/受保护的 LDO，以及 0.8?V-3.3?V / 800?mAMAX 变频同步降压稳压器 (ADJ)。A4411 能在高温环境下提供 CAN 或微处理器电源，因此它适合在发动机舱内使用。
A4411 可由其自身的逻辑电平 (ENB) 或高压 (ENBAT) 输入启动。A4411 包含的 TRACK 引脚能将 V5P 跟踪稳压器的参考设为 V5SNR 或降压 FBADJ 引脚，所以 A4411 能在装有不同传感器和电源轨的多平台上使用。 A4411 的诊断输出包含一个具有固定延迟的加电复位输出 (NPOR)、一个 ENBAT 状态输出和一个用于 5?V LDO (POK5V) 的 PowerOK 输出。分别用于稳压和故障检查的双带隙能显著提高 A4411 的长期可靠性。
A4411 包含一个脉宽窗口看门狗 (PWWD)，经过编程后它能检测 1?ms - 2?ms 的脉宽 (WDADJ)。看门狗具有能随脉宽设置扩展的启动延迟，以满足处理器启动的要求。使用 WDTOL 引脚可将看门狗的窗口容差设置为 ±8%、±13% 或 ±18%。看门狗具有一个低电平有效使能引脚 (WDENn)，以方便进行初始工厂编程或现场刷新编程。
所有 4 个 CPU 电源轨上都具有欠压和过压锁定的保护功能。如果出现短路输出，所有线性稳压器都具备过载保护功能。此外，还能防止 V5P 输出发生电池短路事件。两种开关稳压器都具有逐脉冲电流限制、打嗝模式短路保护、LX 短路保护、异步二极管丢失保护（仅限 VREG）和过热保护功能。

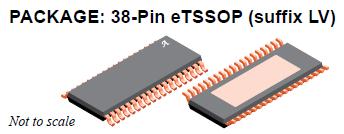

A4411 采用具有小型 38 引脚 eTSSOP 封装（后缀“LV”），并带有外露电源板。
应用
- 电子助力转向 (EPS) 模块
- 汽车动力传动系
- CAN 电源
- 高温应用
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 | ||||
|---|---|---|---|---|---|---|---|
| APEK4411KLV-01-MH | DEMO BOARD | -20°C to 85°C | 否 | -- | 新 | 联系本地销售代表 | 检查库存 |
| A4411KLVTR-T | 38-lead TSSOP | -40°C to 135°C | 是 | 查看数据 | 新 | 联系本地销售代表 | 检查库存 |
